说一说井式退火炉的炉型设计

编辑:潍坊浩海热处理设备有限公司时间:2020-12-01

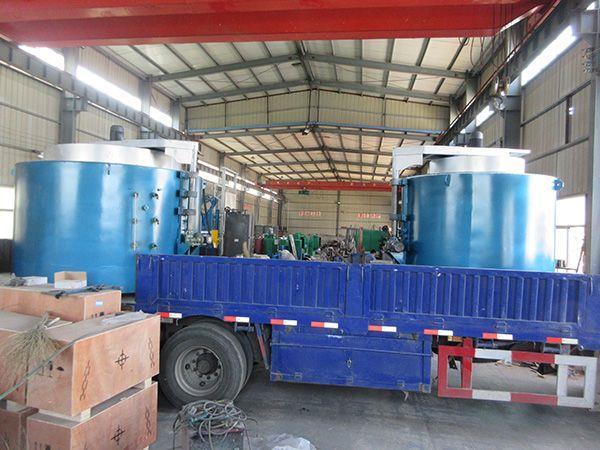

  据悉,井式退火炉是生产热轧没缝钢管的主要设备之一, 其燃料选择、炉型设计是否合理及能耗的多少会直接关系到生产成本的高低。本文将介绍576mm热轧穿孔机组斜底式井式电热炉的设计情况。

  电热炉的炉型设计为全架空斜底式。该电热炉长度为1616416m, 内宽为11392m。预热段加热段、均热段之间设有隔墙, 可加强炉头传热, 提高炉内热的利用率, 减少烟气热损失;亦可抵消因斜炉底位差而引起的炉压递增, 从而可减少炉门孔洞的“冒出”和“吸入”现象。均热段设有1392mm的翻钢平台, 以改良加热质量。加热段炉底与出钢槽为电熔锆刚玉砌筑。

  该井式退火炉一侧设有12个滚动式翻钢炉门, 可减少孔洞的逸气与辐射损失。炉体采用复合热段炉顶为MEC-155重质浇注料分块预制件。

  设计的RZP-500型热煤气平焰烧嘴沿炉长垂直布置在拱顶上, 相邻烧嘴的气流旋转方向相反。该平焰烧嘴具有加热速度快、炉温均匀、燃烧稳定、结构简单和使用方便等特点;煤气利用蜗壳产生弱旋流, 要求煤气压力低且不易堵塞, 空气侧利用空气旋流器产生强旋流卷吸煤气形成平焰。壳体采用内隔热结构, 可使用热风。

  该电热炉采用上侧排烟, 利用烟气余热将助燃空气加热到450℃C, 可节能约18%, 效果较显明。设计选用了管状带装入件结构的换热器, 部分材质为耐热钢。

  此外, 烟道上选用了DN650热风阀作烟阀, 配有电动执行机构, 可远距离调节炉压。该井式退火炉主要设置有以下仪表:(1)均热段和加热段温度显示、记录;(2)经炉尾换热器后的烟气温度显示;(3)热风温度、压力显示, 高温报警显示;(4)炉压、远距离操作控制显示;(5)炉前煤气温度、压力显示;(6)冷却水压力显示。
